مشخصات فنی دسته سیم موتور سمند EF7-ME17
| ویژگی | مشخصات فنی |
|---|---|
| نوع موتور | EF7 (موتور ملی) |
| سیستم سوخت رسانی | بوش ME17 |
| نوع سوکت ها | اورجینال با پین های آبکاری شده |
| مقاومت حرارتی | عایق بندی مقاوم در برابر گرمای منیفولد |
| کاربرد | انتقال داده های سنسور ها به ایسیو |

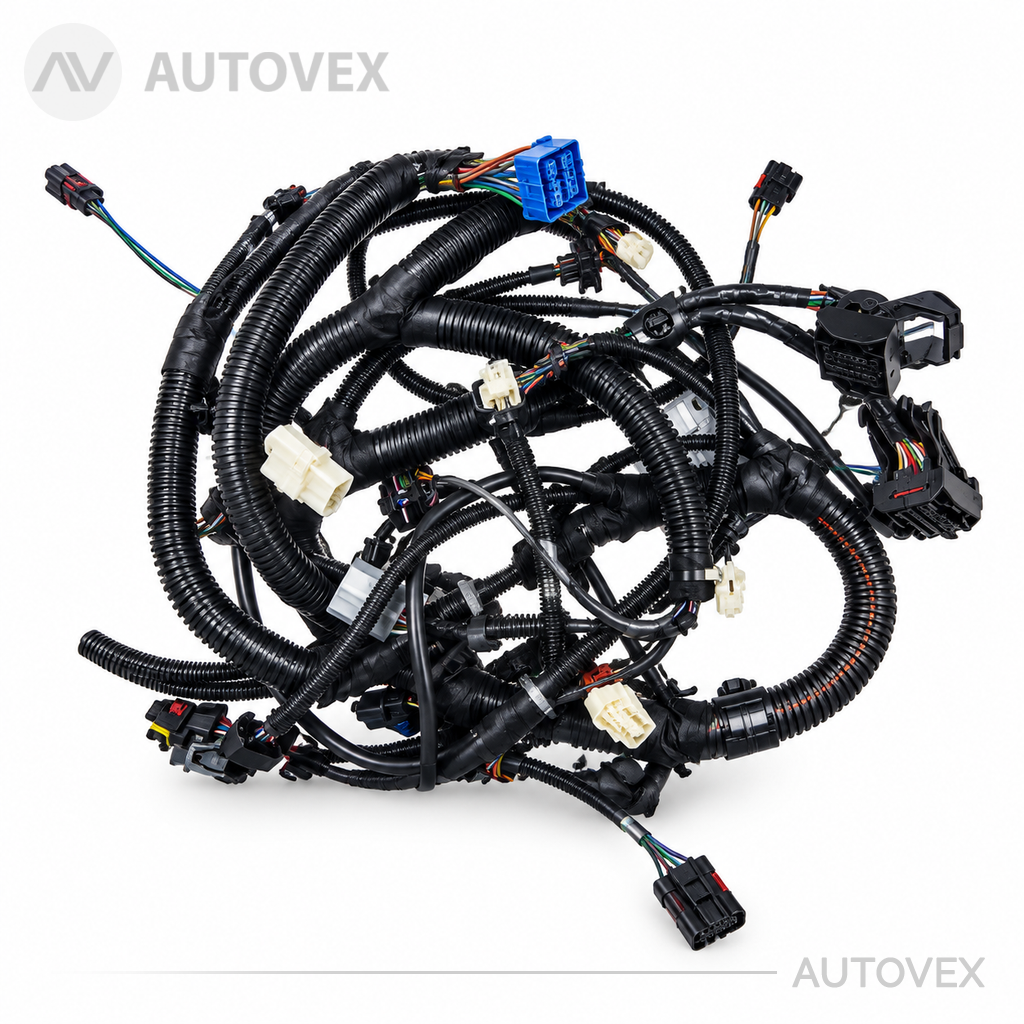

معرفی و کاربرد قطعه
این قطعه وظیفه دارد ارتباط الکتریکی میان تمام سنسور ها، عملگر ها و واحد کنترل الکترونیکی (ECU) را برقرار کند. در خودرو های سمند مجهز به موتور EF7 و سیستم مدیریت بوش ME17، این قطعه حساسیت بسیار بالایی دارد. هر گونه نوسان در ولتاژ یا قطعی ریز در سیم ها باعث می شود ایسیو اطلاعات غلط دریافت کرده و کارکرد موتور دچار لرزش شود. این سیم کشی شامل سوکت های انژکتور، کویل ها، سنسور اکسیژن و سایر اتصالات حیاتی موتور است.
این دسته سیم موتور سمند EF7-ME17 برای چه خودروهایی مناسب است؟
این محصول به طور اختصاصی برای خودرو های سمند و دنا که دارای موتور ملی (EF7) و سیستم کنترل موتور بوش ME17 هستند طراحی شده است. توجه داشته باشید که این مدل با سیستم های بوش 7.4.9 یا سیستم های زیمنس تفاوت ساختاری در چیدمان سوکت ها و پین ها دارد و قابل جایگزینی با آن ها نیست. اگر سیستم برقی خودروی شما از نوع بوش ME17 است، این کالا برای شما کاربرد دارد.
نشانه های خرابی و زمان تعویض
پوسیدگی عایق سیم ها به دلیل گرمای شدید موتور EF7 یکی از شایع ترین دلایل خرابی است. وقتی عایق از بین برود، سیم ها با هم تماس پیدا کرده و باعث سوختن فیوز ها یا حتی آسیب به ایسیو می شوند. ریپ زدن موتور، روشن شدن چراغ چک با خطای سنسور اکسیژن یا دریچه گاز (در حالی که خود سنسور سالم است) و نوسان دور موتور از نشانه های اصلی اتمام عمر این قطعه است. اگر هنگام بازرسی بصری متوجه خشک شدن و شکنندگی سوکت ها شدید، زمان تعویض فرا رسیده است.
نکات کلیدی نصب (توصیه های یک مکانیک)
هنگام نصب دسته سیم، دقت کنید که مسیر عبور سیم ها از نزدیکی منیفولد دود نباشد تا حرارت باعث ذوب شدن آن ها نشود. حتما از بست های پلاستیکی برای مهار کردن سیم ها استفاده کنید اما آن ها را طوری سفت نکنید که به هسته مسی فشار وارد شود. تمیز بودن محل اتصال به بدنه (اتصال زمین) بسیار مهم است؛ اگر این نقاط جرم گرفته باشند، سنسور ها خطای کاذب می دهند. همیشه قبل از جا زدن سوکت ها، از اسپری ناهید آبی برای تمیز کردن پین ها در اتووکس یا مغازه های معتبر استفاده کنید.
سئوال های متداول در مورد دسته سیم موتور سمند EF7-ME17 (IK00814680)
آیا این قطعه بر روی سمند های معمولی با موتور XU7 نصب می شود؟
خیر، این قطعه فقط برای موتور های EF7 با سیستم بوش ME17 ساخته شده و از نظر تعداد سوکت و نقشه سیم کشی با موتور های معمولی کاملا متفاوت است.
آیا سوکت های این دسته سیم از نوع ضد آب هستند؟
بله، سوکت های استفاده شده دارای واشر های لاستیکی داخلی هستند که از نفوذ رطوبت و آب به داخل پین ها جلوگیری می کنند تا از سولفاته شدن جلوگیری شود.
چرا بعد از تعویض باز هم خطای سنسور داریم؟
در بسیاری از موارد، اگر سوکت ایسیو به درستی جا نیفتد یا پین های ایسیو کج شده باشند، خطا برطرف نمی شود. همچنین باید بعد از نصب، خطا ها توسط دستگاه دیاگ پاک شوند.
آیا این دسته سیم شامل سیم های مربوط به سنسور اکسیژن هم می باشد؟
بله، مسیر سیم کشی سنسور اکسیژن بالا و پایین در این مجموعه تعبیه شده و دارای روکش های نسوز مخصوص در آن نواحی است.
