مشخصات فنی محصول
| ویژگی | مقدار |
|---|---|
| مدل خودرو | پراید (صبا، 131، 132، 141، 111) |
| سیستم انژکتور | زیمنس 1 |
| نوع واحد کنترل (ECU) | مندو (Mando) |
| تجهیزات جانبی | مجهز به مدار ایربگ (کیسه هوا) |
| جنس عایق | پی وی سی مقاوم در برابر حرارت |
| نوع سوکت ها | پرس شده صنعتی |

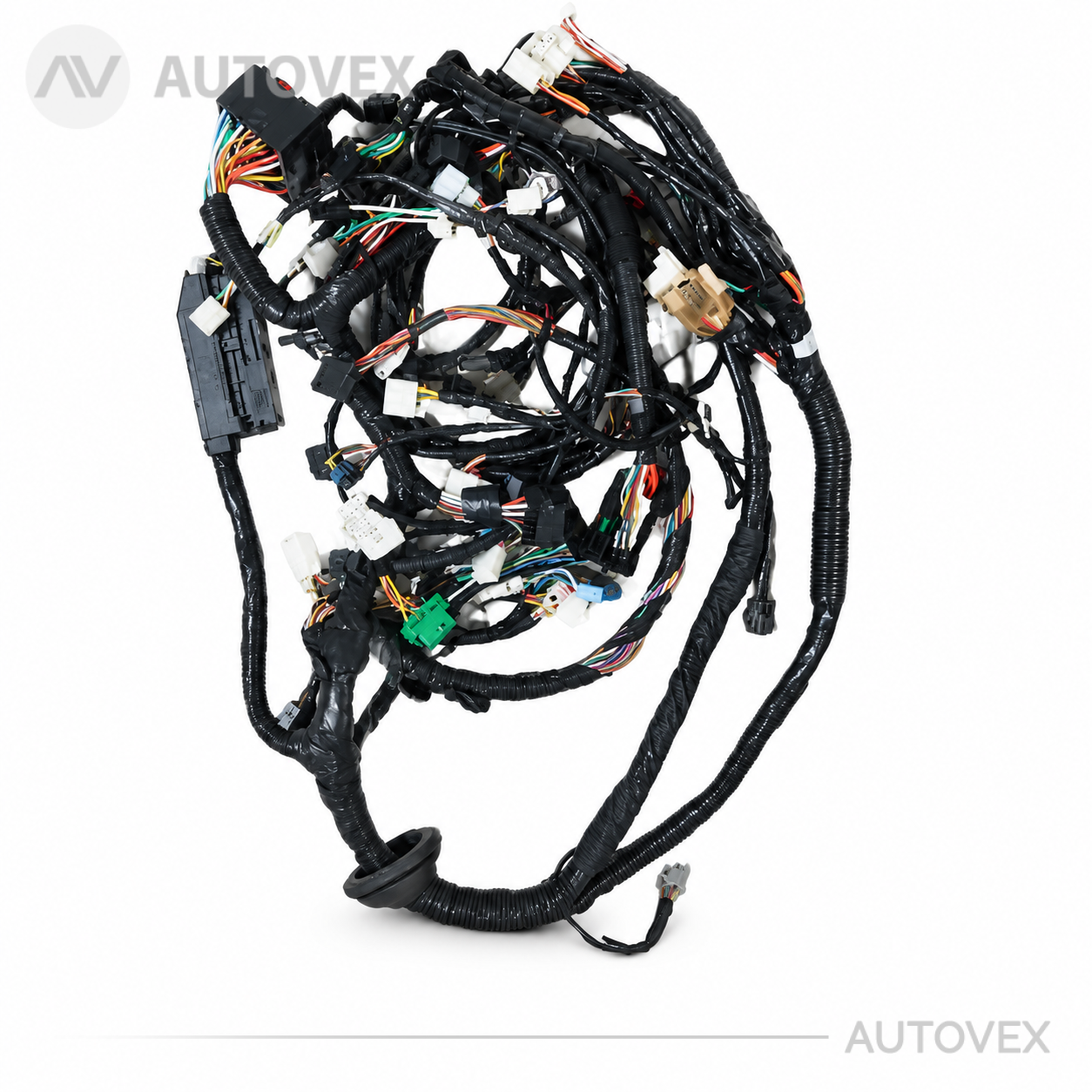

معرفی و کاربرد قطعه
این بخش از سیستم برق خودرو وظیفه دارد جریان الکتریسیته و سیگنال های دقیق را بین کامپیوتر موتور و قطعاتی مثل انژکتور ها، سنسور اکسیژن و کویل جابجا کند. در واقع این قطعه مسیر ارتباطی تمام دستوراتی است که باعث روشن شدن و حرکت ماشین می شود. در مدل های ایربگ دار، حساسیت این مدارها به دلیل وجود نویز و نوسانات برق بسیار بالا است. اگر روکش های حفاظتی این سیم ها بر اثر گرما خشک و شکننده شوند، احتمال بروز خطا در عملکرد سنسور ها به شدت افزایش می یابد.
این محصول برای چه خودروهایی مناسب است؟
این مدل خاص دقیقا برای خودروهای خانواده پراید که از سیستم برق زیمنس 1 و ایسیو مندو استفاده می کنند طراحی شده است. نکته مهم وجود مدار مربوط به ایربگ در این دسته سیم است. اگر خودروی شما فاقد کیسه هوا است یا سیستم برق آن بوش یا ساژم است، این قطعه با سیستم برق شما همخوانی نخواهد داشت. قبل از خرید حتما به تعداد پین های سوکت اصلی متصل به ایسیو دقت کنید.
نشانه های خرابی و زمان تعویض
وقتی موتور ریپ می زند یا در دور موتور های خاص دچار لرزش می شود، همیشه مشکل از شمع یا وایر نیست. گاهی پوسیدگی سیم ها در نزدیکی سوکت ها باعث نوسان ولتاژ می شود. روشن شدن ناگهانی چراغ چک با خطاهایی که بعد از پاک کردن دوباره ظاهر می شوند، نشانه ای جدی است. همچنین اگر هنگام عبور از دست اندازها خودرو خاموش می شود، احتمالا اتصالی یا قطعی در مسیر این دسته سیم وجود دارد. ذوب شدن روکش سیم ها بر اثر مجاورت با بدنه گرم موتور هم از دیگر دلایل تعویض اجباری آن است.
نکات کلیدی نصب (توصیه های یک مکانیک)
اولین قدم جدا کردن قطب منفی باتری است تا از سوختن ایسیو جلوگیری شود. هنگام جایگذاری، دقت کنید که مسیر عبور سیم ها دقیقا مثل حالت کارخانه ای باشد تا زیر قطعات متحرک یا منیفولد گیر نکند. سوکت ها را با فشار بیش از حد جا نزنید؛ اگر تمیز باشند به راحتی قفل می شوند. استفاده از اسپری ناهید آبی برای تمیز کردن پایه سوکت ها قبل از اتصال پیشنهاد می شود. بعد از نصب، حتما با بست های کمربندی، دسته سیم را در جای خود محکم کنید تا لرزش موتور باعث شل شدن اتصالات نشود.
سئوال های متداول در مورد دسته سیم اصلی (موتور) پراید ایربگ زیمنس1 مندو (TN114-TP03)
آیا این قطعه شامل سیم کشی فن ها هم می شود؟
بله، در اکثر مدل های زیمنس 1، سوکت های مربوط به فن دور تند و کند موتور روی همین شاخه از سیم کشی اصلی قرار دارند.
چطور بفهمم ایسیو ماشین من مندو است؟
باید به لیبل روی بدنه فلزی ایسیو نگاه کنید. عبارت Mando معمولا در کنار لوگوی سایپا یا زیمنس روی برچسب درج شده است.
آیا خودم می توانم این قطعه را تعویض کنم؟
تعویض این بخش نیاز به دقت بالایی دارد و باید مسیر تک تک سوکت ها را به درستی شناسایی کنید. اگر تجربه فنی ندارید، بهتر است کار را به یک باطری ساز بسپارید.
تفاوت این مدل با مدل های ارزان تر در چیست؟
کیفیت مس به کار رفته در رشته سیم ها و مقاومت سوکت ها در برابر دمای بالای محفظه موتور عامل اصلی تفاوت است. قطعات عرضه شده در اتووکس از نظر ضخامت سیم و کیفیت پرس کاملا تایید شده هستند.
