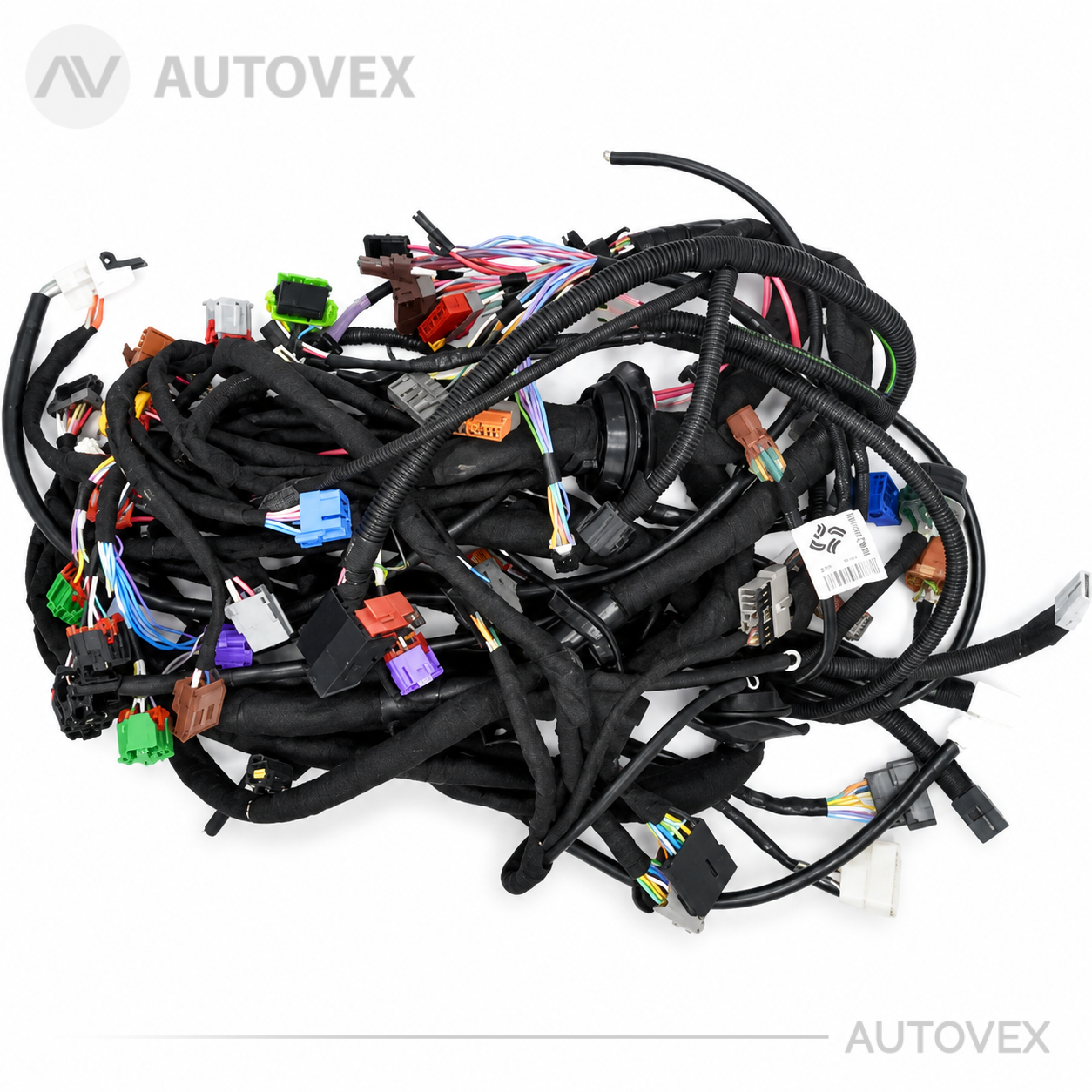

مشخصات فنی دسته سیم اصلی سمند LX
| ویژگی | جزئیات فنی |
|---|---|
| مدل خودرو | سمند LX |
| سیستم ضد سرقت | مجهز به ایموبالیزر |
| نوع سوکت ها | مقاوم در برابر حرارت و رطوبت |
| جنس سیم | مس با خلوص بالا |
| نوع عایق | PVC مقاوم در برابر اشتعال |
| تعداد کانکتورها | منطبق با نقشه برقی سمند LX |
معرفی و کاربرد قطعه
دسته سیم اصلی یا همان رابط برقی در سمند LX وظیفه توزیع نیروی الکتریکی و انتقال سیگنال های حساس بین یونیت های مختلف را دارد. در این مدل خاص، سیم کشی مربوط به سیستم ایموبالیزر نیز لحاظ شده است تا ارتباط بین سوئیچ، آنتن ترانسپوندر و ECU به درستی برقرار شود. اگر این شبکه ارتباطی دچار اختلال شود، خودرو حتی با سوئیچ اصلی هم روشن نخواهد شد. این قطعه در اتووکس برای کسانی که به دنبال اصلاح سیم کشی فرسوده هستند موجود است. در تولید این رابط از سیم هایی با ضخامت استاندارد استفاده شده تا در مقابل نوسانات آمپر دوام بیاورد.
این قطعه برای چه خودروهایی مناسب است؟
این محصول به طور مشخص برای خودروی سمند LX طراحی شده است که دارای سیستم ضد سرقت (ایموبالیزر) هستند. در زمان خرید باید دقت کنید که سیستم برق خودروی شما مالتی پلکس است یا ساده، زیرا این دسته سیم برای مدل های مشخصی که از سیستم رابط YG20241736 بهره می برند کارایی دارد. نصب آن بر روی خودروهای بدون ایموبالیزر یا مدل های سریر و سورن قدیمی ممکن است نیاز به تغییرات در سوئیچینگ داشته باشد که توصیه نمی شود. برای مشاهده سایر مدل ها به بخش دسته سیم خودرو مراجعه کنید.
نشانه های خرابی و زمان تعویض
خرابی در دسته سیم معمولا با علائم ضد و نقیض همراه است. قطع شدن ناگهانی برق پشت آمپر، روشن نشدن خودرو و پریدن کد سوییچ از رایج ترین نشانه ها در مدل های ایموبالیزر دار است. گاهی بوی سوختگی پلاستیک از داخل داشبورد شنیده می شود که نشان دهنده داغ شدن بیش از حد یکی از رشته سیم هاست. خشک شدن روکش سیم ها و شکننده شدن آن ها بر اثر حرارت موتور یا گذشت زمان، باعث ایجاد اتصالی می شود. اگر ریپ زدن بی دلیل در موتور دارید و با تعویض سنسورها مشکل حل نشده، احتمالا ایراد از سوکت های این رابط است.
نکات کلیدی نصب (توصیه های یک مکانیک)
هنگام نصب این قطعه، اول از همه بست باطری را جدا کنید. مسیر عبور دسته سیم باید دقیقا مطابق با گیره های نگهدارنده روی بدنه باشد تا از برخورد با قطعات داغ یا لبه های تیز فلزی جلوگیری شود. سوکت ها را با فشار ملایم جا بزنید؛ اگر سفت جا می روند، از زور استفاده نکنید چون پین های ظریف داخل سوکت خم می شوند. حتما بعد از جایگذاری، از سالم بودن خارهای قفل کننده سوکت مطمئن شوید تا در اثر لرزش خودرو، اتصال قطع نشود. چک کردن محل اتصال زمین (Earth) در این دسته سیم برای جلوگیری از نویز در سیستم ایموبالیزر حیاتی است.
سئوال های متداول در مورد دسته سیم اصلی (رابط) سمند LX با ایموبالیزر (YG20241736)
آیا این دسته سیم شامل سیم کشی بخش انژکتور هم می شود؟
خیر، این قطعه به عنوان رابط اصلی عمل می کند و با دسته سیم موتور یا انژکتور متفاوت است. این بخش بیشتر مربوط به ارتباطات داخل اتاق و پنل مرکزی است.
چرا برای خودروهای دارای ایموبالیزر باید دسته سیم مخصوص خرید؟
چون در این مدل ها، رشته سیم های اضافی برای انتقال دیتای کد سوئیچ تعبیه شده است. اگر از مدل معمولی استفاده کنید، سیستم ضد سرقت فعال نمی شود و موتور استارت نمی خورد.
آیا سوکت های این محصول در برابر آب مقاوم هستند؟
سوکت های بخش هایی که در معرض رطوبت هستند دارای واشر آب بندی هستند، اما به طور کلی توصیه می شود از پاشش مستقیم آب پرفشار به محل اتصالات خودداری کنید.
چگونه بفهمم ایراد از دسته سیم است یا خود واحد ایموبالیزر؟
باید با استفاده از دستگاه دیاگ، پارامترهای ورودی ECU را چک کرد. اگر ارتباط با آنتن دور سوئیچ قطع باشد و سیم ها پیوستگی نداشته باشند، ایراد از دسته سیم رابط است.
