سامانه مالتی پلکس انقلابی در سیستم های الکترونیکی خودرو است که سیم کشی پیچیده گذشته را به شبکه ای هوشمند و یکپارچه تبدیل کرده. این فناوری پیشرفته، مدیریت تمام اجزا، از ECU موتور گرفته تا نودهای داخلی اتاق، را بهینه می سازد در اتووکس، ما مرجع کامل قطعات اصلی و باکیفیت سیستم مالتی پلکس هستیم تا اطمینان حاصل کنید خودروی شما با حداکثر کارایی و ایمنی به مسیر خود ادامه دهد.
اگر به دنبال درک عمیق تر این سامانه یا نیازمند قطعات یدکی هستید، این راهنمای جامع برای شماست.
نمایی از ساختار سامانه مالتی پلکس خودرو؛ در این سیستم، اطلاعات از طریق شبکه CAN Bus بین ECU، BSI و نودهای مختلف خودرو جابهجا میشود و امکان کنترل یکپارچه بخشهای مختلف خودرو را با سیمکشی کمتر فراهم میکند.
سامانه مالتی پلکس یک شبکه ارتباطی دیجیتال در خودرو است که به یونیت های الکترونیکی (ECU) اجازه می دهد تا اطلاعات را با یکدیگر تبادل کنند. این سیستم جایگزین سیم کشی سنتی و پیچیده شده و اتصالات را ساده تر و کارآمدتر می کند.
در یک تعریف ساده، مالتی پلکس روشی است که در آن چندین سیگنال اطلاعاتی، از طریق یک مسیر مشترک، به صورت همزمان ارسال و دریافت می شوند در خودرو، این به معنای اشتراک گذاری یک جفت سیم برای انتقال داده های متعدد بین یونیت های مختلف است.
افزایش امکانات رفاهی و ایمنی در خودروهای مدرن، حجم سیم کشی را به شدت بالا برد. این موضوع باعث افزایش وزن، پیچیدگی عیب یابی و کاهش پایداری سیستم می شد. سامانه مالتی پلکس برای حل این مشکلات، با کاهش تعداد سیم ها و ایجاد یک شبکه هوشمند ارتباطی، طراحی و توسعه یافت.
| ویژگی | سیستم سیمکشی سنتی | سامانه مالتیپلکس |
| تعداد سیم | زیاد؛ برای هر عملکرد یک سیم مجزا | کم؛ با اشتراکگذاری خطوط ارتباطی |
| پیچیدگی | بالا | کمتر؛ به دلیل ساختار شبکهای منظم |
| وزن | بیشتر | کمتر |
| عیبیابی | دشوار و زمانبر | آسانتر؛ با استفاده از دستگاه دیاگ |
| قابلیت توسعه | محدود | بسیار آسان؛ امکان افزودن امکانات جدید |
| مصرف سوخت | بیشتر (به دلیل وزن بالاتر) | کمتر (به دلیل کاهش وزن سیمکشی) |
سامانه مالتی پلکس اطلاعات را به صورت دیجیتال و کدگذاری شده در شبکه خود منتقل می کند. هر یونیت کنترلی (ECU) که به شبکه متصل است، می تواند این اطلاعات را دریافت، پردازش و در صورت نیاز، پاسخی را ارسال کند.
اطلاعات به شکل بسته های داده (Data Packets) از طریق سیم های شبکه (مانند CAN Bus) ارسال می شوند. هر بسته داده دارای یک آدرس مشخص است که نشان می دهد کدام یونیت باید آن را دریافت کند. این یونیت پس از دریافت، داده ها را رمزگشایی کرده و دستور لازم را اجرا می کند.
ECUها (Electronic Control Units) یا یونیت های کنترلی، مغزهای الکترونیکی خودرو هستند که عملکردهای مختلف را کنترل می کنند در سامانه مالتی پلکس، این ECUها به جای سیم کشی مستقیم و مجزا، از طریق شبکه مشترک با یکدیگر ارتباط برقرار می کنند برای مثال، ECU موتور اطلاعات دور موتور را از طریق شبکه برای ECU گیربکس ارسال می کند.
شبکه CAN Bus (Controller Area Network) ستون فقرات اصلی اکثر سامانه های مالتی پلکس است. این شبکه امکان ارتباط پرسرعت و قابل اعتماد بین تمام ECUها و نودها را فراهم می کند. تمام داده ها و دستورات از طریق این شبکه منتقل می شوند.
BSI (Built-in Systems Interface) یکی از مهم ترین یونیت ها در سامانه مالتی پلکس خودروهای پژو و برخی خودروهای ایران خودرو است. این یونیت نقش یک دروازه (Gateway) مرکزی را ایفا می کند و بین شبکه های مختلف ارتباط برقرار می کند. BSI اطلاعات را از سنسورها دریافت، پردازش و به نودهای مربوطه ارسال می کند تا عملگرها فعال شوند.
یک دیاگرام ساده از جریان اطلاعات:
سنسور ↓ ECU ↓ BSI ↓ CAN BUS ↓ Node ↓ عملگر
نمای شماتیک اجزای سامانه مالتیپلکس: این تصویر ارتباط میان ECU، BSI، BCM، Gateway، شبکههای CAN و LIN، سنسورها، عملگرها و نودهای مختلف خودرو را نشان میدهد. تمامی این اجزا در قالب یک شبکه یکپارچه با یکدیگر تبادل اطلاعات کرده و عملکرد صحیح سیستمهای برقی و الکترونیکی خودرو را تضمین میکنند.
سیستم مالتی پلکس از مجموعه ای از قطعات الکترونیکی تشکیل شده که هر کدام وظیفه خاصی در شبکه ارتباطی خودرو دارند. این اجزا در کنار هم، عملکرد یکپارچه و بهینه خودرو را تضمین می کنند.
ECU یا واحد کنترل الکترونیکی، یک کامپیوتر کوچک است که وظیفه مدیریت و کنترل یکی از سیستم های اصلی خودرو، مانند موتور، گیربکس، ترمز (ABS) یا ایربگ را بر عهده دارد. هر ECU اطلاعات را از سنسورها دریافت و دستورات لازم را برای عملگرها ارسال می کند.
BSI (Built-in Systems Interface) که در برخی خودروها به آن یونیت مرکزی نیز گفته می شود، یک واسط اصلی برای مدیریت سیستم های برقی و الکترونیکی خودرو است. این یونیت اطلاعات سنسورها را مدیریت کرده و فرمان های لازم را به نودها و عملگرها منتقل می کند.
BCM (Body Control Module) یا ماژول کنترل بدنه، وظیفه کنترل و مدیریت تجهیزات رفاهی و بدنه خودرو مانند چراغ ها، قفل مرکزی، شیشه بالابرها، برف پاک کن و سیستم تهویه مطبوع را بر عهده دارد. BCM با سایر یونیت ها از طریق شبکه مالتی پلکس در ارتباط است.
سنسورها، دستگاه هایی هستند که وضعیت فیزیکی یا محیطی خودرو را اندازه گیری می کنند. این سنسورها اطلاعاتی مانند دما، سرعت، فشار، موقعیت و ولتاژ را به صورت سیگنال الکتریکی به ECUها ارسال می کنند تا یونیت ها بتوانند تصمیمات لازم را بگیرند.
عملگرها، قطعاتی هستند که فرمان های دریافتی از ECUها را به عمل فیزیکی تبدیل می کنند. فن موتور، انژکتورها، چراغ ها، قفل مرکزی و موتور شیشه بالابر از جمله عملگرهایی هستند که دستورات را از یونیت های کنترلی دریافت و اجرا می کنند.
Gateway یک یونیت واسط است که وظیفه ترجمه و تبادل اطلاعات بین شبکه های مالتی پلکس با پروتکل های مختلف را بر عهده دارد برای مثال، یک Gateway می تواند اطلاعات را بین شبکه CAN و شبکه LIN منتقل کند.
شبکه CAN (Controller Area Network) یک استاندارد ارتباطی قدرتمند و پرسرعت است که امکان تبادل داده بین یونیت های کنترلی را در زمان واقعی فراهم می کند. این شبکه به دلیل پایداری و مقاومت بالا در برابر نویز، در خودروهای مدرن بسیار رایج است.
شبکه LIN (Local Interconnect Network) یک پروتکل ارتباطی ساده تر و کم سرعت تر از CAN است. این شبکه معمولا برای ارتباط با سنسورها و عملگرهای کوچک تر و کم اهمیت تر، مانند سنسورهای درب یا موتورهای شیشه بالابر، استفاده می شود تا از ترافیک شبکه CAN کاسته شود.
نودها اجزای جدایی ناپذیر شبکه مالتی پلکس هستند که وظایف خاصی را در مناطق مختلف خودرو بر عهده دارند. درک عملکرد و جایگاه آن ها برای عیب یابی و تعمیرات لازم است.
نود (Node) در سامانه مالتی پلکس، به هر یونیت کنترلی یا دستگاهی گفته می شود که به شبکه ارتباطی خودرو متصل شده و توانایی ارسال یا دریافت اطلاعات را دارد. نودها می توانند شامل ECUها، سنسورها یا عملگرها باشند و در مناطق مختلف خودرو وظایف متمرکزی را بر عهده می گیرند.
نودهای داخل موتور وظیفه مدیریت و کنترل عملکردهای مربوط به پیشرانه خودرو را بر عهده دارند. این نودها اطلاعات حیاتی موتور را پردازش و دستورات لازم را صادر می کنند.
موارد متصل:
علائم خرابی:
خرابی در نود موتور می تواند منجر به روشن نشدن خودرو، بد کار کردن موتور، افزایش مصرف سوخت، روشن شدن چراغ چک و مشکلات در سیستم فن شود.

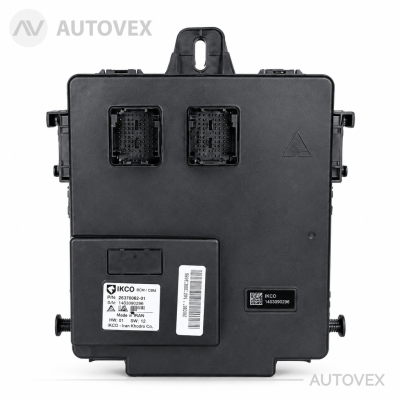

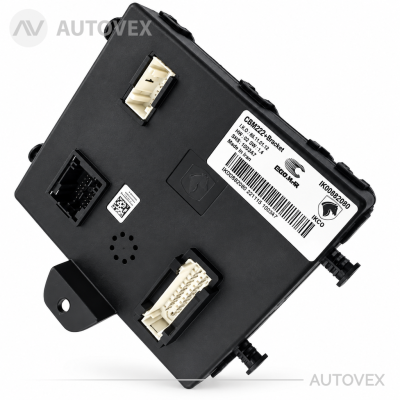

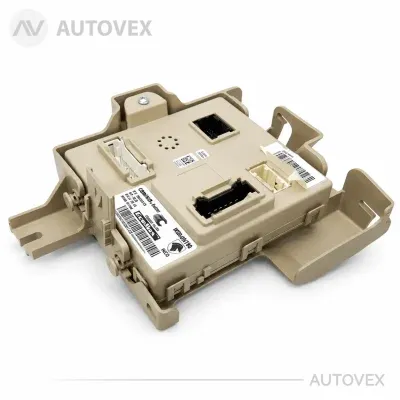

نودهای داخل اتاق، مسئول مدیریت امکانات رفاهی و کنترلی درون کابین خودرو هستند. این نودها ارتباط مستقیمی با تجربه سرنشینان دارند.
موارد متصل:
نودهای داخل درب وظیفه کنترل تجهیزات الکترونیکی موجود در هر درب خودرو را بر عهده دارند. این نودها عملکرد شیشه ها و قفل ها را مدیریت می کنند.
موارد متصل:
نودهای داخل صندوق مسئول مدیریت و کنترل سیستم های الکترونیکی واقع در بخش عقب خودرو هستند. این نودها ایمنی و راحتی در بخش عقب را فراهم می کنند.
موارد متصل:
شبکه CAN Bus یک استاندارد جهانی در خودروها برای تبادل اطلاعات است. درک نحوه عملکرد این شبکه برای هر متخصص و مالک خودرو لازم است.
سامانه مالتی پلکس با ارائه بهبودهای قابل توجهی نسبت به سیستم های سنتی، مزایای بسیاری را برای خودروسازان و کاربران به ارمغان آورده است.
| ویژگی | سیستم سیمکشی معمولی | سامانه مالتیپلکس |
| تعداد سیم | زیاد | کم |
| وزن خودرو | بیشتر | کمتر |
| مصرف سوخت | بیشتر | کمتر (به دلیل کاهش وزن و بهینهسازی) |
| عیبیابی | دشوار، زمانبر و نیازمند تخصص | آسانتر، با استفاده از دستگاه دیاگ و نرمافزار تخصصی |
| توسعه امکانات | محدود | بسیار آسان، امکان افزودن آپشنهای جدید |
| فضای اشغالی | زیاد در سیمکشی | کم |
با وجود مزایای فراوان، سامانه مالتی پلکس نیز چالش ها و معایب خاص خود را دارد که باید مد نظر قرار گیرد.
نکته تخصصی: افت ولتاژ باتری یا اتصالات ضعیف در سیستم برق خودرو می تواند باعث بروز اختلالات جدی در عملکرد شبکه مالتی پلکس شود. این افت ولتاژ می تواند سیگنال های داده را مختل کرده و به خطاهای کاذب یا حتی آسیب به یونیت ها منجر شود. همیشه از سلامت باتری و اتصالات برق خودرو اطمینان حاصل کنید.
BSI و BCM هر دو یونیت های کنترلی مرکزی هستند اما تفاوت هایی در عملکرد و گستره وظایف دارند.
| ویژگی | BSI (Built-in Systems Interface) | BCM (Body Control Module) |
| وظیفه اصلی | مدیریت مرکزی و دروازه بین شبکههای الکترونیکی خودرو | کنترل تجهیزات بدنه و سیستمهای رفاهی خودرو |
| گستره کنترل | گستردهتر؛ شامل مدیریت شبکههای ارتباطی و برخی ECUها | محدودتر؛ متمرکز بر سیستمهای بدنه و امکانات رفاهی |
| ارتباط با ECUها | ارتباط مستقیم با ECUها و مدیریت پروتکلهای ارتباطی | ارتباط بیشتر با تجهیزات جانبی، سنسورها و عملگرها |
| قابلیت برنامهریزی | بله | بله |
| نمونه خودرو | پژو ۲۰۶، سمند (سیستم SMS) | دنا، تارا، شاهین، ساینا (نسخههای جدیدتر) |
عیب یابی سامانه مالتی پلکس نیازمند روش های دقیق و ابزارهای خاص است. مراحل زیر به تشخیص مشکل کمک می کنند.
اولین گام در عیب یابی، بررسی سلامت باتری و اطمینان از ولتاژ صحیح آن است. افت ولتاژ می تواند باعث بروز خطاهای متعدد و اختلال در عملکرد یونیت ها شود.
فیوزها نقش محافظتی در مدارهای الکتریکی دارند. بررسی تمام فیوزهای مرتبط با سیستم مالتی پلکس و یونیت های متصل به آن لازم است. فیوز سوخته می تواند نشانه ای از اضافه بار یا اتصال کوتاه باشد.
با استفاده از اسیلوسکوپ یا دستگاه دیاگ تخصصی، می توان سلامت شبکه CAN را بررسی کرد. بررسی شکل موج سیگنال ها و مقاومت پایانه های شبکه می تواند هرگونه قطعی یا نویز را شناسایی کند.
دستگاه دیاگ (Diagnostic Tool) مهم ترین ابزار برای عیب یابی سامانه مالتی پلکس است. این دستگاه با اتصال به پورت OBD خودرو، کدهای خطا (DTCs) را خوانده و اطلاعات لحظه ای یونیت ها را نمایش می دهد.
BSI به عنوان مرکز اصلی ارتباطی، یکی از نقاط کلیدی برای بررسی است با دیاگ می توان سلامت و ارتباطات BSI را چک کرد در برخی موارد، بررسی ظاهری برد الکترونیکی BSI برای یافتن آثار آب خوردگی یا سوختگی نیز لازم است.
پس از بررسی یونیت های مرکزی، نودهای مختلف (موتور، اتاق، درب، صندوق) باید به صورت جداگانه از طریق دستگاه دیاگ یا تست های ولتاژ و مقاومت بررسی شوند تا محل دقیق خرابی مشخص شود.
اشتباهات رایج:
یکی از اشتباهات رایج، تعویض BSI یا ECU بدون برنامه ریزی (پروگرام) مجدد است. این کار منجر به عدم شناسایی قطعه توسط خودرو و روشن نشدن آن می شود. همچنین، استفاده از قطعات ناسازگار می تواند به شبکه مالتی پلکس آسیب برساند.
اگر نیاز به تعویض یا خرید BSI، ECU، BCM، نودها یا سایر قطعات سامانه مالتی پلکس دارید، اتووکس با تضمین اصالت کالا و ارائه مشاوره تخصصی، می تواند گزینه مناسبی باشد. قطعات ما با مدل های مختلف خودروی شما سازگار بوده و می توانید با اطمینان کامل خرید خود را انجام دهید.
در بازار، انواع مختلفی از یونیت های مالتی پلکس موجود است که هر یک وظایف متفاوتی دارند:
| مدل | تفاوت اصلی |
| BSI | مدیریت مرکزی تجهیزات برقی خودرو و ارتباط بین یونیتها |
| BCM | کنترل تجهیزات بدنه مانند چراغها، قفل مرکزی و سایر امکانات رفاهی |
| CBM | نسل جدید BCM که در برخی خودروهای ایرانخودرو استفاده میشود |
| COM2000 | کنترل تجهیزات نصبشده روی فرمان مانند راهنما، بوق و برفپاککن |
| CCN | مدیریت اطلاعات نمایشگر، پشتآمپر و نمایش هشدارهای خودرو |
اتووکس با درک اهمیت قطعات مالتی پلکس در عملکرد خودروی شما، مزایای رقابتی ویژه ای را ارائه می دهد:
سامانه مالتی پلکس چیست؟
سامانه مالتی پلکس یک شبکه ارتباطی دیجیتال در خودرو است که به یونیت های الکترونیکی اجازه می دهد اطلاعات را با تعداد سیم های کمتر و به صورت کارآمدتر تبادل کنند.
BSI چیست؟
BSI (Built-in Systems Interface) یک یونیت کنترلی مرکزی در برخی خودروها (مانند پژو) است که وظیفه مدیریت سیستم های برقی و الکترونیکی، و ارتباط بین نودها و ECUها را بر عهده دارد.
نود خودرو چیست؟
نود هر یونیت کنترلی یا دستگاهی است که به شبکه مالتی پلکس خودرو متصل شده و قادر به ارسال یا دریافت اطلاعات است؛ مانند نود موتور، نود اتاق یا نود درب.
نود داخل موتور چه کاری انجام می دهد؟
نود داخل موتور وظیفه کنترل عملکردهای مربوط به پیشرانه خودرو از جمله ECU موتور، فن، کوئل ها، انژکتورها و سنسورهای حیاتی موتور را بر عهده دارد.
نود داخل درب چیست؟
نود داخل درب مسئول کنترل و مدیریت سیستم های الکترونیکی موجود در هر درب خودرو مانند شیشه بالابر، آینه های برقی و قفل مرکزی است.
آیا همه خودروها مالتی پلکس هستند؟
اکثر خودروهای مدرن امروزی از نوعی سامانه مالتی پلکس استفاده می کنند، اما نسخه ها و پروتکل های آن ها ممکن است متفاوت باشد.
از کجا بفهمیم خودرو مالتی پلکس است؟
معمولا در مشخصات فنی خودرو یا با مشاوره از تعمیرکاران متخصص می توان فهمید که خودروی شما از سامانه مالتی پلکس استفاده می کند. خودروهای جدید ایران خودرو و بسیاری از مدل های پژو مالتی پلکس هستند.
خرابی BSI چه علائمی دارد؟
علائم خرابی BSI شامل روشن نشدن خودرو، از کار افتادن همزمان چندین سیستم (مانند برف پاک کن و شیشه بالابر)، کار نکردن قفل مرکزی یا روشن شدن چراغ های هشدار دهنده متعدد است.
آیا BSI قابل تعمیر است؟
در برخی موارد، BSI قابل تعمیر است، اما این کار نیاز به تخصص بالا و تجهیزات ویژه دارد در بسیاری از موارد، تعویض با یک یونیت جدید یا استوک سالم توصیه می شود.
تفاوت CAN و LIN چیست؟
CAN (Controller Area Network) یک شبکه پرسرعت و قوی برای انتقال اطلاعات حیاتی است، در حالی که LIN (Local Interconnect Network) یک شبکه کم سرعت تر و ساده تر برای ارتباط با سنسورها و عملگرهای فرعی تر استفاده می شود.
